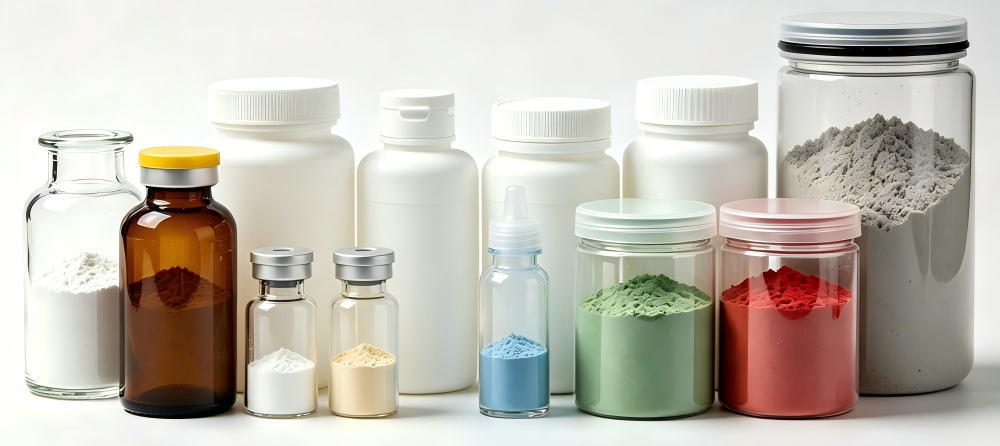

Llenado de polvo en recipientes rígidos: botellas, frascos y viales son una máquina diferente

Llevar el recipiente al llenador y mantenerlo quieto.

La mayoría de los problemas de dosificación atribuidos al llenador en realidad comienzan aguas arriba en la alimentación.

Método de alimentación. Los contenedores redondos y robustos salen de un posicionador centrífugo a una velocidad de 100 a 400 contenedores por minuto. Los viales, y especialmente los viales encajados listos para usar que se entregan en contenedores, pasan por una estación de desapilado, porque la manipulación de vidrio sobre vidrio genera partículas y no se pueden permitir en una zona de Grado A. Los contenedores pequeños, inestables o cónicos son mejores en una bandeja o disco de alimentación.

Indexación versus movimiento continuo. La indexación (rueda de estrella o viga móvil) es más sencilla y económica, y se adapta a llenados más grandes en los que la dosis tarda más de un segundo. El movimiento continuo con un tornillo de sincronización y una correa con bolsillos es la opción para aproximadamente 120 contenedores por minuto, o cuando sea necesario que el llenado se realice en movimiento.

Agarrar el cuello es mejor que agarrar el cuerpo. Al manipular el recipiente por el cuello, el diámetro del cuerpo apenas importa, por lo que un cambio de diámetro suele ser sólo un riel guía y un tornillo de sincronización. También evita rayar los contenedores etiquetados o impresos. La protección contra la rotación es un requisito aparte: si es necesario orientar un cuello roscado antes del taponado, esto debe hacerse antes de la estación de llenado, no después.

Estática sobre plástico. Los tarros de HDPE y PET llegan cargados. El polvo salta del embudo de llenado y se adhiere al borde del frasco, y un borde sucio es un sello de inducción fallido más adelante. Un soplador ionizante delante de la estación de llenado y un marco de llenado conectado a tierra son un seguro económico; en una línea, este sello cortado por sí solo rechaza más de la mitad.

El cambio merece un número en el contrato. Una máquina bien especificada cambia la altura y el diámetro en 15 a 45 minutos mediante ajustes sin herramientas y un conjunto de formatos codificados por colores. Pregunte cuántas piezas de formato están incluidas en el precio base, porque ahí es donde se recortan silenciosamente las cotizaciones.

Cinco principios de dosificación para un envase rígido

La fila del venturi de vacío es la que los compradores pasan por alto. Introduce una dosis medida en un orificio mediante vacío y luego la sopla en el recipiente con gas filtrado, de modo que el polvo nunca pasa a través de un sello mecánico encima del vial abierto. Para ser un compuesto potente o sensible a la humedad, casi no genera polvo y desperdicia muy poco producto, lo que importa cuando el API cuesta más por gramo que el vial.

La etapa de regate decide tu tolerancia.

En cualquier llenado superior a 50 g, la etapa de volumen está ahí para ahorrar tiempo y la etapa de regate está ahí para alcanzar el objetivo. El volumen por lo general alcanza el 85-92 % del objetivo a un ritmo alto, luego el dribbling llega al máximo. Todo lo que arruina la precisión ocurre en esos últimos gramos.

Tres mecanismos. Primero, material de vuelo : el polvo todavía está en el aire entre el alimentador y el contenedor cuando lo apaga. En un llenado de 500 g con una tasa de volumen alta, esto puede ser de 2 a 6 g, por lo que el controlador tiene que cortar la alimentación temprano y el punto de corte debe aprenderse por producto. En segundo lugar, repetibilidad de cierre : una puerta de guillotina que se atasca o gotea es peor que una lenta, y los actuadores neumáticos con sellos desgastados se desvían durante un turno. En tercer lugar, desaireación : un frasco recién lleno contiene una columna de polvo fluidizado que se asienta a medida que escapa el aire, por lo que el peso que lee en la estación de llenado no siempre es el peso que lee aguas abajo.

Una regla práctica con la que trabajo: la tasa de regate debe ser del 5 al 12% de la tasa total. Más lento que eso y consumes el tiempo del ciclo; más rápido y el error de apagado se convierte en el término dominante. Luego, permita un tiempo de estabilización antes de que la controladora de peso lea y asegúrese de que esté lo suficientemente alejada aguas abajo para que el polvo haya terminado de colapsar, o su circuito de retroalimentación perseguirá a un fantasma.

Polvo, contención y polvo combustible

El polvo que sale por la boca del recipiente cuesta producto, contamina la superficie de sellado y, en el peor de los casos, crea una atmósfera explosiva. Los tres son problemas de ingeniería, no lemas de limpieza.

• Extracción local en el punto de llenado, dimensionado para una velocidad de captura de aproximadamente 0,5-1,0 m/s en la abertura. Demasiado alto y aspirarás la dosis que acabas de pesar.
• Cabina de flujo descendente para compuestos potentes, con un objetivo de contención derivado de la banda de exposición ocupacional del producto, y Filtros terminales H13 según EN 1822 en el aire de retorno. Para compuestos OEB 4-5, vaya a una guantera o aislador y deje de depender del flujo de aire de la habitación.
• ATEX . Los equipos colocados en una atmósfera de polvo explosivo se seleccionan según la Directiva ATEX 2014/34/UE según la categoría que coincida con la zona, y las zonas en sí son responsabilidad del operador según la directiva para lugares de trabajo ATEX. Las zonas 20, 21 y 22 son los equivalentes de polvo de las zonas de gas. Conecte cada parte conductora y verifique la continuidad a tierra, mantenga los conductos flexibles antiestáticos y nunca permita la purga de aire comprimido como método de limpieza.
• Gestión interna. Muchos alimentos en polvo tienen energías de ignición mínimas en el rango de 10 a 30 mJ, que una descarga estática de un cuerpo humano puede superar fácilmente. Los límites de acumulación de polvo, la frecuencia de limpieza y el método de limpieza deben figurar en el manual de instrucciones, no en una nota.

Viales estériles versus una línea de frascos de proteína en polvo

Ésta es la bifurcación del camino y cambia la máquina más que cualquier otra decisión.

Para llenado de polvo estéril en viales , el producto abierto y el contenedor abierto deben reposar en un ambiente de Grado A, entregado ya sea por un RABS con antecedentes de Grado B o por un aislador cerrado, según el Anexo 1 de GMP de la UE. Un aislador brinda un ciclo de biodescontaminación validado con peróxido de hidrógeno en fase de vapor, generalmente de dos a tres horas, incluida la aireación, validado con indicadores biológicos. Qué le hace eso al diseño de la máquina:

• No se permiten trenes de transmisión, cadenas o cajas de engranajes expuestos sobre el contenedor abierto. Los servomotores se mueven detrás de la pared del aislador o debajo de cubiertas selladas.
• Puertos para guantes colocados de manera que se pueda acceder a todas las intervenciones previstas, incluida la limpieza de un vial caído y el cambio de un pistón dosificador.
• Superficies de contacto con el producto en 316L, sin grietas, sin pintura ni aislamiento expuesto dentro de la zona de nivel, y todos los sistemas neumáticos y cables tendidos a través de la pared.
• Cambie las piezas retiradas para lavarlas y esterilizarlas, frecuentemente en un autoclave, con tiempos de espera documentados.
• Taponado inmediatamente después del llenado, ya sea inserción parcial para un tapón de liofilización o inserción completa para un cierre de líquido, con inspección del 100% de la presencia del tapón.
• Validación mediante simulación de proceso aséptico, convencionalmente tres llenados exitosos consecutivos de medios en la calificación inicial y luego con una frecuencia periódica definida.

un línea de frascos no esterilizados no tiene nada de eso. Cien gramos de proteína en polvo en un frasco de HDPE de 1 litro a 40 frascos por minuto se ejecutan en un llenador de tornillo sin fin abierto con extracción local. Los riesgos son la variación de la dosis, el polvo en el borde del frasco y una tapadora que no mantiene el torque. Las complicaciones que importan son ambientales: en una planta húmeda, y he visto esto en Indonesia y en la costa de la India, el polvo recoge humedad durante un turno y la densidad aparente se mueve, lo que se manifiesta como una variación en el peso medio de llenado que sólo una controladora de peso podrá captar.

Aguas abajo: detectar en qué se equivocó el relleno

Todo lo que hay detrás del cabezal de llenado existe para comprobar la dosis y proteger el sello. Una controladora de peso en línea, muestreada al 100% o estadísticamente, con ajuste de retroalimentación al llenador. Detección de metales o rayos X: elija rayos X cuando el recipiente sea de aluminio o cuando necesite detectar contaminantes densos no metálicos y cucharas faltantes, y detección de metales cuando el producto esté seco y el recipiente sea de plástico o vidrio. Luego se tapa con monitoreo de torque, un sellador por inducción con un revestimiento de aluminio y una ventana de potencia y permanencia definida, etiquetado y codificación.

Dos cosas que los compradores olvidan. Primero, reconciliación : las unidades rechazadas deben contarse y las buenas, las rechazadas y las muestreadas deben ser iguales a las entradas. Un conteo no conciliado es la forma en que una confusión permanece invisible. En segundo lugar, prueba de integridad del sello a una frecuencia definida, mediante disminución del vacío o mediante comprobaciones visuales y de torsión, en lugar de esperar que el sellador esté haciendo su trabajo.

Nota regional: los compradores de la UE esperarán una declaración CE según el Reglamento de Maquinaria (UE) 2023/1230 más una documentación GMP completa en inglés. Las plantas en India y el sudeste asiático normalmente funcionan según las expectativas de WHO-GMP y PIC/S, mientras que ANVISA de Brasil espera documentación de validación de equipos en portugués o bilingüe. Confirme el idioma de la documentación y el ingeniero de servicio local en la orden de compra, no después de FAT.

Dos plantas, dos resultados

Línea Jar, Sudeste Asiático. Un envasador de nutracéuticos cerca de Yakarta llenó 100 g de aislado de proteína de suero en frascos de HDPE de 1 litro a 40 frascos por minuto, en dos turnos, en una planta que funcionaba a 30-33 °C con alta humedad ambiental. La línea original utilizaba un sinfín volumétrico de una sola etapa sin recorte: llenado medio 101,6 g, desviación estándar 1,5 g, CV 1,5 %, excedente 1,6 % y 0,9 % de frascos rechazados después del sellado por inducción debido al polvo en el borde. Nos convertimos a volumen y regateo de dos etapas con ajuste gravimétrico en una celda de carga debajo de la estación de llenado, agregamos compensación en vuelo, un soplador ionizante y extracción cubierta en el punto de llenado, y una cuchilla de aire sobre el borde antes de tapar. Medido durante un período de cuatro semanas: media 100,4 g, σ 0,42 g, CV 0,42 %, excedente 0,4 %, rechazos de sellos hasta 0,06 %, cambio de formato a los 26 minutos.

Línea de viales, UE. Una instalación estéril llenó 1 g de un antibiótico de cefalosporina en viales de vidrio tubulares de 20 ml a 90 viales por minuto, desde tinas anidadas hasta el desapilamiento, la dosificación con venturi al vacío, el taponado y la tapa, dentro de un aislador con biodescontaminación VHP. El objetivo de llenado fue 1050 mg, media medida 1050,8 mg, σ 7,9 mg, CV 0,75 %, con control de peso en proceso del 100 % y rechazo automático en cualquier vial fuera de ±3 %. Los recuentos de partículas en la zona de llenado se monitorearon continuamente y se mantuvieron dentro del límite de Grado A, y la campaña de calificación realizó tres llenados de medios consecutivos de aproximadamente 5200 unidades cada uno sin unidades positivas. La mayor pérdida de tiempo no fue el relleno: fue la ergonomía del puerto de guantes durante las pruebas de intervención, razón por la cual ahora pido a los operadores que recorran la lista de intervención durante la revisión del diseño en lugar de en FAT.

Preguntas previas a la compra de proyectos de contenedores rígidos

¿Puede una máquina hacer tanto mi tarro de 100 g como mi tarrina de 1 kg?
Normalmente no está bien. El sinfín y las piezas de cambio difieren, pero el límite real es el tiempo del ciclo: un llenado de 1 kg necesita segundos de tiempo de dosis, por lo que el llenador que dimensionó para 40 frascos por minuto a 100 g no mantendrá esa velocidad a 1 kg. Especifique el peso de relleno más grande y la tasa que necesita con ese peso.

¿Necesito un aislador?
Para productos estériles, la elección es entre un RABS con fondo de Grado B y un aislador. El aislador cuesta más por adelantado y agrega un ciclo de descontaminación, pero reduce el grado de fondo de la habitación y, en mi experiencia, hace que la simulación del proceso aséptico sea más fácil de aprobar. En el caso de alimentos no esterilizados y productos nutracéuticos, ninguna de las dos cosas: la extracción local y un buen control del polvo son suficientes.

¿Cómo evito el polvo en la superficie de sellado?
Extracción cubierta en el punto de llenado, un soplador antiestático antes del llenado, una cuchilla de aire o una boquilla de vacío que limpia el borde antes de tapar y un embudo de llenado que descarga debajo del borde, no a través de él.

¿Qué precisión de cumplimiento debo escribir en el contrato?
Indique el peso de llenado, el producto, la tolerancia como desviación estándar con un tamaño de muestra establecido y el obsequio que aceptará. Luego solicite la misma prueba en el SAT en su piso con su polvo. Una tolerancia cotizada únicamente en FAT no es un compromiso.

¿Qué contenedores necesitan un manejo especial?
HDPE de paredes delgadas, frascos cónicos y cualquier recipiente con cuerpo ancho y cuello estrecho. Entregue a su proveedor muestras reales de contenedores, al menos 200 piezas con tolerancias dimensionales de su moldeador, antes de diseñar la máquina.

¿Qué repuestos deberían estar en el estante el primer día?
Juegos de sinfín o pistón dosificador, orificios de embudo o venturi, sellos de trampilla o compuerta, celda de carga, filtros de extracción y las piezas de formato para su segundo contenedor. Solicite los plazos de entrega por escrito; un sinfín de repuesto mantenido localmente vale más que una máquina más rápida que espera tres semanas por una pieza.
